Неразрушающий контроль сварных швов и основного металла: гарантия качества и безопасности

Неразрушающий контроль (НК) – это комплекс методов, позволяющих оценить качество сварных швов и основного металла без повреждения или разрушения контролируемого изделия. Он играет ключевую роль в обеспечении безопасности и надежности конструкций, особенно в ответственных отраслях, таких как авиастроение, судостроение, нефтегазовая промышленность и строительстве. НК позволяет выявлять дефекты на ранних стадиях производства и эксплуатации, предотвращая аварии и дорогостоящие ремонты. В этой статье мы рассмотрим основные методы неразрушающего контроля сварных швов и основного металла, их преимущества, недостатки и области применения.

Методы неразрушающего контроля

Существует множество методов неразрушающего контроля www.tpe-atom.ru, каждый из которых имеет свои особенности и предназначен для выявления определенных типов дефектов. Основные методы НК:

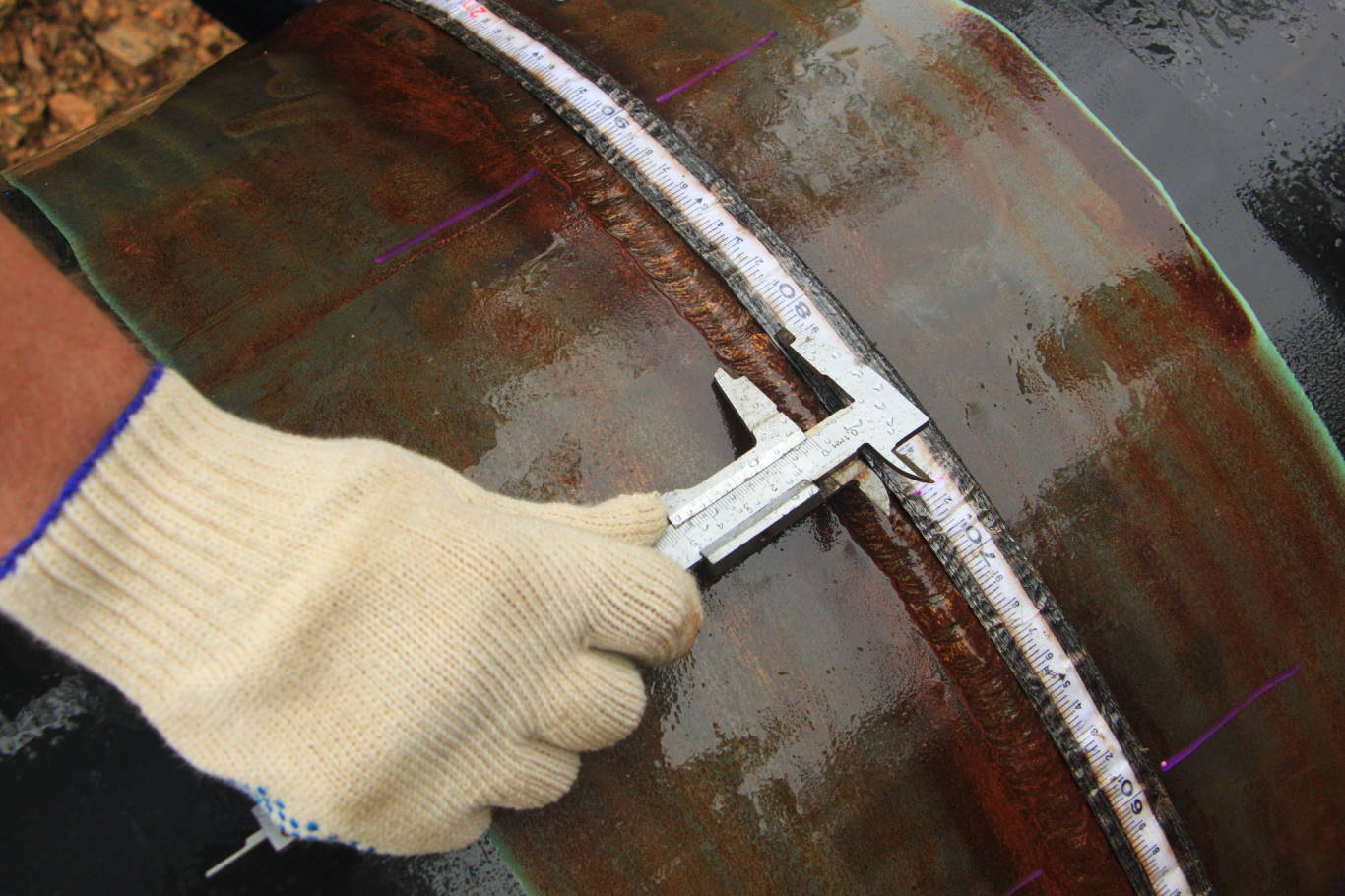

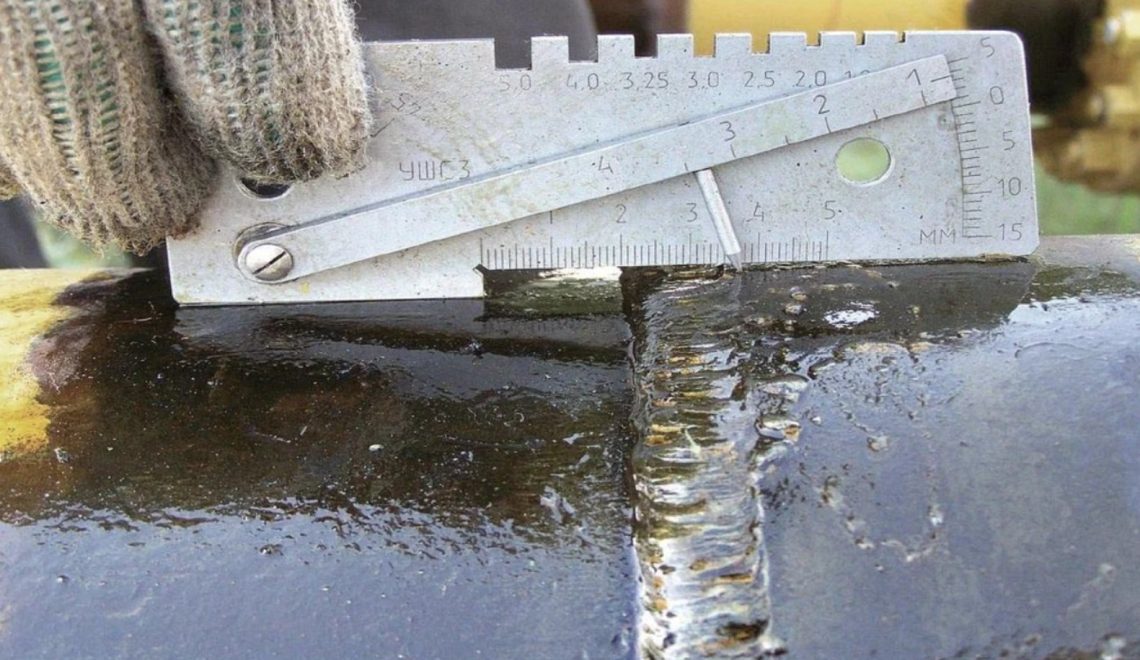

• Визуальный и измерительный контроль (ВИК): Самый простой и распространенный метод, который заключается в визуальном осмотре сварного шва или основного металла с использованием инструментов для измерения его размеров и геометрии. ВИК позволяет выявлять поверхностные дефекты, такие как трещины, поры, подрезы, наплывы и смещения кромок.
• Ультразвуковой контроль (УЗК): Метод, основанный на использовании ультразвуковых волн для обнаружения внутренних дефектов, таких как трещины, поры, включения и непровары. УЗК позволяет контролировать глубину залегания дефектов и их размеры.

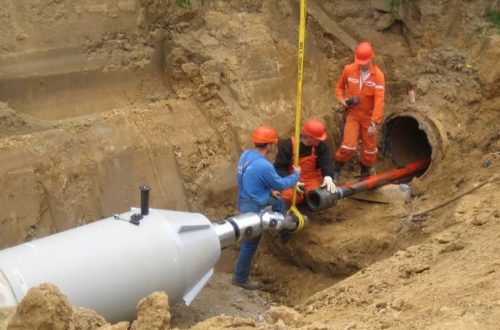

• Радиографический контроль (РГК): Метод, основанный на использовании рентгеновского или гамма-излучения для получения изображения сварного шва или основного металла на рентгеновской пленке или цифровом детекторе. РГК позволяет выявлять внутренние дефекты, такие как трещины, поры, включения и непровары.
• Магнитопорошковый контроль (МПК): Метод, основанный на использовании магнитного поля и магнитопорошка для обнаружения поверхностных и подповерхностных дефектов, таких как трещины, волосовины и расслоения.
• Капиллярный контроль (ПВК): Метод, основанный на использовании проникающих жидкостей (пенетрантов) и проявителей для обнаружения поверхностных дефектов, таких как трещины, поры и несплошности.
• Вихретоковый контроль (ВТК): Метод, основанный на использовании вихревых токов, индуцированных в контролируемом объекте, для обнаружения поверхностных и подповерхностных дефектов, а также для измерения толщины покрытий и определения электропроводности материала.
• Акустическая эмиссия (АЭ): Метод, основанный на регистрации акустических волн, возникающих при развитии дефектов в материале под нагрузкой. АЭ позволяет выявлять дефекты на ранних стадиях их развития и прогнозировать остаточный ресурс конструкции.

Выбор конкретного метода НК зависит от типа контролируемого объекта, требований к чувствительности и точности контроля, а также от доступности оборудования и квалификации персонала.

Преимущества и недостатки методов НК

Каждый метод неразрушающего контроля имеет свои преимущества и недостатки:

• ВИК:
  • Преимущества: Простота, доступность, низкая стоимость.
  • Недостатки: Ограниченная чувствительность, выявление только поверхностных дефектов, субъективность оценки.
• УЗК:
  • Преимущества: Высокая чувствительность, выявление внутренних дефектов, определение размеров и глубины залегания дефектов.
  • Недостатки: Требует квалифицированного персонала, сложная интерпретация результатов, ограниченная применимость для объектов сложной формы.
• РГК:
  • Преимущества: Высокая чувствительность, возможность получения наглядного изображения, подходит для объектов сложной формы.
  • Недостатки: Радиационная опасность, высокие требования к безопасности, сложная и дорогостоящая аппаратура, ограниченная применимость для толстостенных объектов.
• МПК:
  • Преимущества: Высокая чувствительность к поверхностным и подповерхностным дефектам, простота применения.
  • Недостатки: Ограниченная применимость для немагнитных материалов, необходимость предварительной подготовки поверхности.
• ПВК:
  • Преимущества: Простота применения, высокая чувствительность к поверхностным дефектам.
  • Недостатки: Ограниченная применимость для пористых материалов, необходимость тщательной очистки поверхности после контроля.
• ВТК:
  • Преимущества: Высокая скорость контроля, возможность автоматизации, бесконтактный метод.
  • Недостатки: Ограниченная глубина проникновения, влияние электропроводности материала, требует квалифицированного персонала.
• АЭ:
  • Преимущества: Возможность динамического контроля, выявление активных дефектов, прогнозирование остаточного ресурса.
  • Недостатки: Сложная интерпретация результатов, требует нагружения объекта, высокая стоимость оборудования.

При выборе метода НК необходимо учитывать все преимущества и недостатки каждого метода, а также требования нормативной документации.

Области применения неразрушающего контроля

Неразрушающий контроль широко применяется в различных отраслях промышленности:

• Авиастроение: Контроль сварных швов и основного металла деталей самолетов, двигателей и других конструкций.
• Судостроение: Контроль сварных швов и основного металла корпусов судов, трубопроводов и других систем.
• Нефтегазовая промышленность: Контроль сварных швов и основного металла трубопроводов, резервуаров и другого оборудования.
• Строительство: Контроль сварных швов и основного металла металлоконструкций зданий и сооружений.
• Машиностроение: Контроль сварных швов и основного металла деталей машин и оборудования.
• Энергетика: Контроль сварных швов и основного металла трубопроводов, котлов и другого оборудования электростанций.

НК используется на всех этапах производства, строительства и эксплуатации, начиная от входного контроля материалов и заканчивая периодическим контролем в процессе эксплуатации.

Нормативная документация по неразрушающему контролю

Неразрушающий контроль регламентируется различными нормативными документами, такими как:

• ГОСТы (Государственные стандарты).
• СТО (Стандарты организации).
• РД (Руководящие документы).
• EN (Европейские стандарты).
• ISO (Международные стандарты).

В нормативных документах содержатся требования к методам НК, оборудованию, квалификации персонала, критериям оценки качества и оформлению результатов контроля. Соблюдение требований нормативной документации является обязательным для обеспечения качества и безопасности контролируемых объектов.

Заключение

Неразрушающий контроль сварных швов и основного металла – это важный инструмент обеспечения качества и безопасности конструкций. Выбор оптимального сочетания методов НК, соблюдение требований нормативной документации и привлечение квалифицированного персонала позволяют выявлять дефекты на ранних стадиях и предотвращать аварии и дорогостоящие ремонты. В современном мире, где требования к надежности и безопасности постоянно растут, роль неразрушающего контроля становится все более важной.
